Разветвление сетевого кабеля

[AlexStar]

Хочу сделать в квартире две сетевые розетки, подключаю дополнительный кабель к основному (коннектю в розетке) - пропадает подключение к сети - Значок СЕТЕВОЙ КАБЕЛЬ НЕ ПОДКЛЮЧЕН моргает с определенной периодичностью.

В чем может быть причина?

P.S. Одновременно две розетки использовать не собираюсь.

[bSd]

криво в розетке наверно сделал.

попробуй сделай скрутку

[AlexStar]

В розетке все замечательно, как только отключаю б-з,з,б-о,о (цвета) все восстанавливается. Как будто дополнительный сетевой кабель дает лишнюю нагрузку и сеть гасится.

Да, еще - кабели идут параллельно 3 метра от розетки, не может быть здесь причины?.

[Sintez]

параматры линии рассогласовываются. что - то типа того, что взять и конденсаторы между проводниками подключить. за связь без брака! -)

[AlexStar]

С конденсаторами получится нагромождение в розетке

Не влезут...

[Cenotaph]

схемку, как ты это делаешь можешь набросать? я не совсем понял, что ты очешь сделать...

[Igor]

С конденсаторами получится нагромождение в розетке

Не влезут...

Не.. тебе не про то, что надо подключать. Просто болтающиеся в воздухе концы (собственно кабель к другой розетке) вносят реактивное сопротивление между проводами (да еще и помеху ловят). Возникает рассогласование и поэтому не работает. Лучше ставь свитч и не мучайся.

[ZED]

Хочу сделать в квартире две сетевые розетки, подключаю дополнительный кабель к основному (коннектю в розетке) - пропадает подключение к сети - Значок СЕТЕВОЙ КАБЕЛЬ НЕ ПОДКЛЮЧЕН моргает с определенной периодичностью.

В чем может быть причина?

P.S. Одновременно две розетки использовать не собираюсь.

Все должно работать без проблем,при условии правильного монтажа,без всякой чепухи в виде конденсаторв и резисторов,нужно проверить монтаж,у меня все работает по такой схеме,несколько раз пересекаются и идут параллельно с электрическими и телефонно-домофонными проводами.

Изменено 13 марта, 2007 пользователем e_man

[AlexStar]

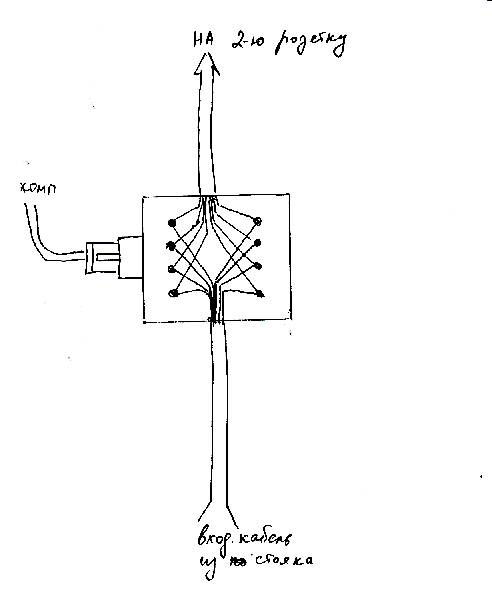

Схема подключения

[ZED]

Схема подключения

Ну...где-то так и есть.Только у меня где комп. вход,а от розетки идет к компьютеру.

Изменено 14 марта, 2007 пользователем ZED

[iandriyanov]

В розетке все замечательно, как только отключаю б-з,з,б-о,о (цвета) все восстанавливается. Как будто дополнительный сетевой кабель дает лишнюю нагрузку и сеть гасится.

Да, еще - кабели идут параллельно 3 метра от розетки, не может быть здесь причины?.

У тебя пары не правильные!

на сколько я знаю все наши сети а их 3 по городу! У всех одна схема построения линковки на витой паре а именно - б-о, о, б-з, с, б-с, з, б-к, к! =>

1) б-о

2)о

3)б-з

6)з

Имено 123 6! проверяй!

[iandriyanov]

А смысл 2 розетки? Розетка встраиваемая? Резонность розетки?

[Igor]

Кстати, а какова длинна хвоста от стояка до розетки? Вполне возможно сигнал и так уже приходит с затуханием приличным и дополнительный хвостик параллельный убивает его окончательно.

По поводу цветов - они тут не суть важны. Главное чтобы параллельно было и соответственно вторая пара ко второй и третья к третьей.

[St0rm]

Схема подключения

Ахаха, сильно... Я долго плакалъ. А почему бы не разорвать кабель и просто прикрутить другой кусок витухи и замотать изолентой? Розетки еще какието... Тебе подсказали самый верный способ - хаб. Ведь даже криво обжатые RJ себя ведут не хорошо. Я, например, долго уговаривал монтажников Wellcome не обжимать мне кабель... Обжали.

[AlexStar]

У тебя пары не правильные!

на сколько я знаю все наши сети а их 3 по городу! У всех одна схема построения линковки на витой паре а именно - б-о, о, б-з, с, б-с, з, б-к, к! =>

1) б-о

2)о

3)б-з

6)з

Имено 123 6! проверяй!

Цвета я привел для информации, по порядку их не располагал.

[AlexStar]

А смысл 2 розетки? Розетка встраиваемая? Резонность розетки?

Вторая розетка в другой комнате вмонтирована мной в стену в процессе ремонта.

А нужна она для выхода в инет в данной комнате.

[AlexStar]

Кстати, а какова длинна хвоста от стояка до розетки? Вполне возможно сигнал и так уже приходит с затуханием приличным и дополнительный хвостик параллельный убивает его окончательно.

По поводу цветов - они тут не суть важны. Главное чтобы параллельно было и соответственно вторая пара ко второй и третья к третьей.

Длина кабеля не влияет, т.к. я и так укоротил его метров на 20

Ахаха, сильно... Я долго плакалъ. А почему бы не разорвать кабель и просто прикрутить другой кусок витухи и замотать изолентой? Розетки еще какието... Тебе подсказали самый верный способ - хаб. Ведь даже криво обжатые RJ себя ведут не хорошо. Я, например, долго уговаривал монтажников Wellcome не обжимать мне кабель... Обжали.

Зачем разрывать кабель, чтобы потом его соединять на скрутке?

Розетки - это культура прокладки проводки и удобство пользованием.

У тебя разве телевизор к розетке 220 на скрутке сидит?

[ZED]

У тебя пары не правильные!

на сколько я знаю все наши сети а их 3 по городу! У всех одна схема построения линковки на витой паре а именно - б-о, о, б-з, с, б-с, з, б-к, к! =>

1) б-о

2)о

3)б-з

6)з

Имено 123 6! проверяй!

Я открывал розетку в подъезде-там вообще задействованы только две пары.В интернете полно информации по обжиму,нужно просто внимательно делать.

[ZED]

А почему бы не разорвать кабель и просто прикрутить другой кусок витухи и замотать изолентой?

Мотка два извести и скотча с лейкопластырем,а остатками сетевого провода обмотать системный блок чтобы не шумел-красота!

[Kaban]

Может пригодится

[e_man]

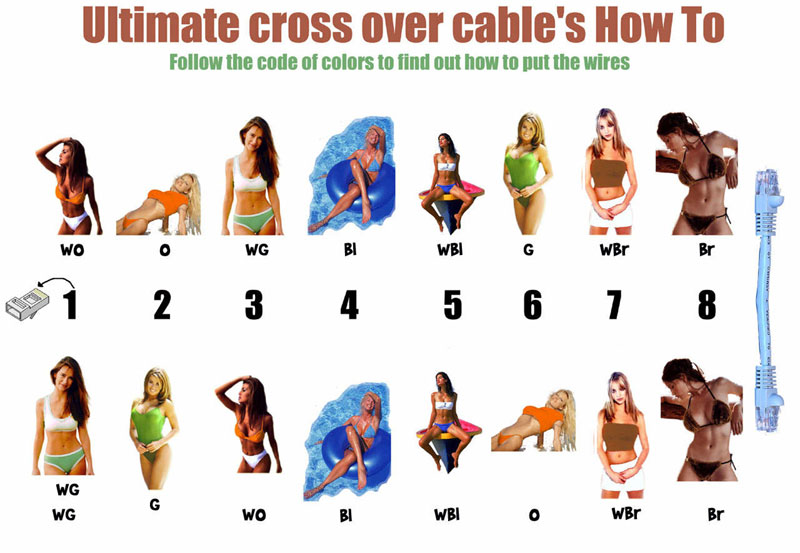

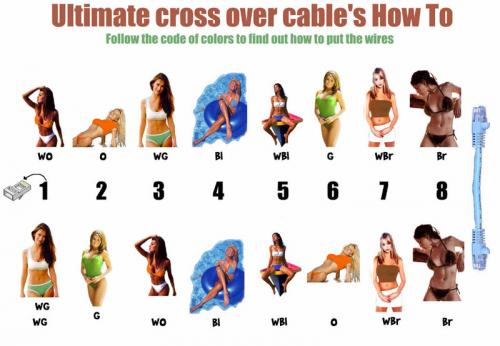

простая наглядная схема обжима

[ZED]

Схема подключения

1.Если отключить провод идущий в другую комнату,все работает?

2.Eсли работает,то первая часть монтажа выполнена правильно.

3.Если есть возмможность подключить провод не замурованный в стену и попробовать,тут возможны два варианта: А-не работает,тогда нужно обратиться в службу техподдержки чтобы сделали как он называется "разветвитель" и т.д.

Б-работает,тут я могу вас поздравить с удачно замурованным проводом... в процессе заделки его в стену вы повредили изоляцию причем двойную как внешнюю так и изоляцию жил,в телефонии это называется земля-короткое,естественно работать ничего не будет.

Все это при правильно выполненном монтаже как на розетках так и на джеке,есть два вида подключений,на розетке они обозначены, никаких перехлестов жил не нужно как показано на верхнем рисунке,вы делаете все строго параллельно,как-будто идет один цельный сетевой провод.

Изменено 15 марта, 2007 пользователем ZED

[iandriyanov]

Я открывал розетку в подъезде-там вообще задействованы только две пары.В интернете полно информации по обжиму,нужно просто внимательно делать.

Посчитай сколько пар я написал!? Ай яй яй - внимательнее надо быть!

[iandriyanov]

простая наглядная схема обжима

Это кросовер! У нас в 3 сетях так не кто не делает! если не повреждена ОРАЖЕНВАЯ пара! не путай те человека!

[iandriyanov]

И так востановим всю цепь завала!

1 - с чердака или с подвала идет вам интренет по Оранжевой и Зеленой паре? (смотри в розетке оставленой провайдером!)

Тобиш разброс должен быть по порядку: Б-О, О, Б-З, З .... но числовая порядочность такая в розетке...смотри внимательно соответствено колору - 1, 2, 3, 6.....СМОТРИ внимательно! не 1,2,3,4 а 1,2,3,6!

И так....если в резетке так!...То от розетки в комнату можно вести как твоей душе угодно....но по правилам ДЕЛАЮТ по парядку как я писал в 1 топе! самое главное если ты от розетки ведеш одни цвета....то такие же цвета надо делать и на другом конце!

Уважаемый Алекс если у вас что тоне получаеться в личку напишите! Реально помогу!
